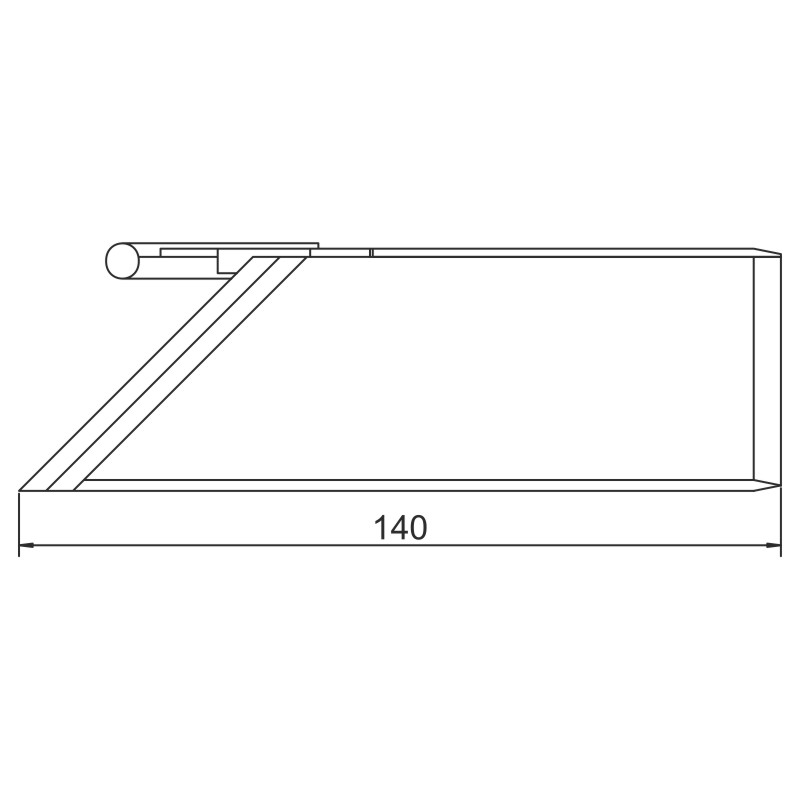

greenteQ Schweißeckverbinder Standard 51x42x2greenteQ Schweißeckverbinder Standard 51x42x2

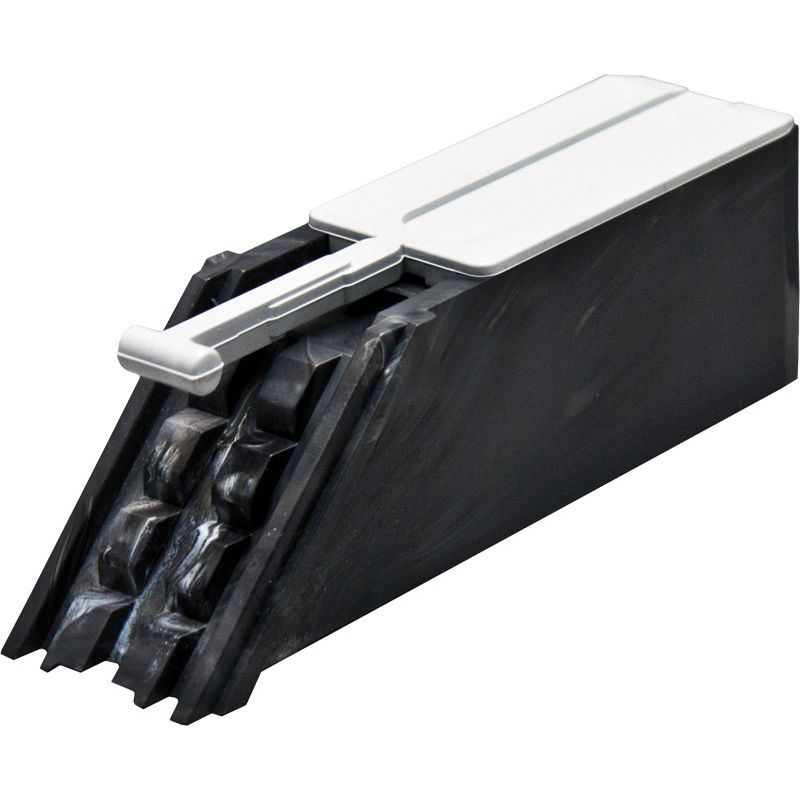

Der greenteQ Schweisseckverbinder Standard besteht aus einem Grundkörper und einem Spannelement (Zunge). Er dient in der Türrahmenproduktion als Verbindungselement der Stahlarmierung im PVC-Profil. Durch den Einsatz der greenteQ Schweisseckverbinder Standard werden die Verstärkungsrohre innerhalb des PVC-Profils zu einem statisch tragenden Rahmen verbunden. Die greenteQ Schweißeckverbinder werden in regelmäßigen Qualitätsprüfungen nach der Herstellung sowohl intern stichprobenartig vermessen, als auch im Zuge der Ift-Zertifizierung extern auf Qualität und Maße überprüft. Durch die teils konisch verlaufende Wandung und die verstärkten Eckbereiche sowie die breite Zunge erhält der fertig produzierte Türrahmen zusätzlich eine erhöhte Stabilität und sorgt für eine hohe Torsionssteifigkeit.

Produkteigenschaften:

• einfache Montage
• optimale Kräfteübertragung auf die Stahlarmierung durch vollflächige Auflage der Keile am Grundkörper und Zunge
• hoher Torsionswiderstand (Festigkeit) durch Verwendung der greenteQ Schweisseckverbinder in der Türrahmenproduktion
• minimale Verformung des Türrahmens unter Krafteinwirkung
• hohe Einschubtiefe, auch bei auf Gehrung geschnittener Stahlarmierung
• unkomplizierte und automatisch flächenbündige Verspannung

Technische Daten:

• Wandungsstärke: 2,5 - 3,5 mm
• Zunge: breit
• Material (Grundkörper): Mahlgut aus H-PVC-Platten
• Toleranzbereich: +/- 0,3 mm
• Farbe: bunt
• Verunreinigung (mit nicht thermoplastischen Teilchen): < 0,01 %
• Zugfestigkeit: 40 - 60 MPa
• Zug-E-Modul: 2200 MPa
• Vicat B/50N Erweichungstemperatur: 75 - 78°C
• Dichte: 1,40 - 1,50 g/cm³
• Shore-Härte D: 75 - 80
• Verarbeitungstemperatur: 180 - 200°C

Passend zu Profilsysteme:

• Gealan: S 9000 IQ
