  5. greenteQ Montagewinkel TOP
greenteQ Montagewinkel TOP product photo BIGPIC L
greenteQ Montagewinkel TOP product photo BIGPIC L

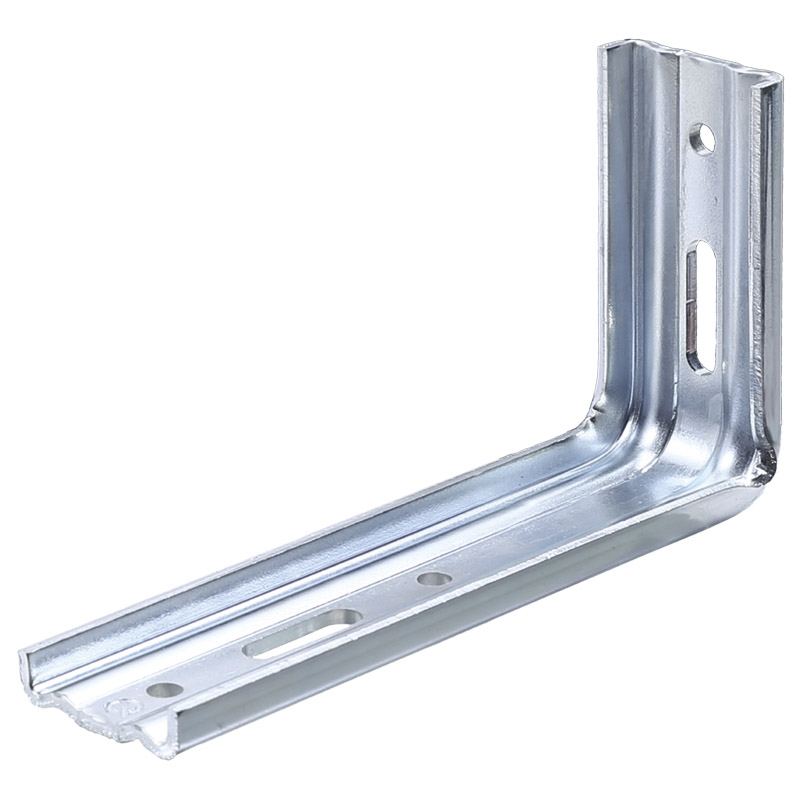

greenteQ Montagewinkel TOPgreenteQ Montagewinkel TOP

Product ID:2172772591
03 Schwellenhöhe max.
200 mm - available in other combination 180 mm - available in other combination 165 mm - available in other combination 190 mm 225 mm - available in other combination 210 mm - available in other combination 170 mm - available in other combination
Schenkellänge kurz
85 mm - available in other combination 105 mm - available in other combination 120 mm - available in other combination 95 mm 60 mm - available in other combination 75 mm - available in other combination 115 mm - available in other combination
Schenkellänge lang
160 mm - available in other combination 140 mm - available in other combination 125 mm - available in other combination 150 mm 185 mm - available in other combination 170 mm - available in other combination 130 mm - available in other combination
für Schwellenhöhe kurz
105 - 125 mm - available in other combination 125 - 145 mm - available in other combination 140 - 160 mm - available in other combination 115 - 135 mm 80 - 100 mm - available in other combination 95 - 115 mm - available in other combination 135 - 155 mm - available in other combination
für Schwellenhöhe lang
180 - 200 mm - available in other combination 160 - 180 mm - available in other combination 145 - 165 mm - available in other combination 170 - 190 mm 205 - 225 mm - available in other combination 190 - 210 mm - available in other combination 150 - 170 mm - available in other combination
ST
Packaging unit: 50ST

Der greenteQ Montagewinkel TOP wird immer dann eingesetzt, wenn höchste Anforderungen für eine sichere und bemessbare Befestigung bis hin zur absturzsichernden Befestigung für bodentiefe Fensterelemente bestehen. Der greenteQ Montagewinkel TOP gewährleistet eine optimale Befestigung und Stabilität der Schwellenprofile und eine sichere Abtragung von Windlasten, Gebrauchs- und Eigenlasten. Der biegesteife greenteQ Montagewinkel TOP bietet in Verbindung mit der greenteQ Fensterrahmenschraube RC2 eine optimale Befestigung in dem Unterbaudämmprofil. Der greenteQ Montagewinkel TOP ist eine Befestigungslösung für höchste Belastbarkeit inklusive Absturzsicherung. Der greenteQ Montagewinkel TOP ist durch Langloch justierbar und hat ein auf die Anforderungen optimiertes Lochbild.

Produktvorteile:

  • Auf greenteQ Fensterrahmenschraube RC2 abgestimmt
  • Justierbar durch Langloch
  • Hoher Korrosionsschutz
  • Statisch bemessbar zur Nachweisführung der Befestigung durch umfangreiche Prüfserien
  • Biegesteifer Montagewinkel
  • Großes Einsatzspektrum
  • Für absturzsichernde Befestigung geeignet
  • Empfohlene Schwellenhöhe: 170-190 / 115-135 mm


Herstellerinformation: VBH Holding GmbH, Siemensstr. 38,DE 70825, Korntal-Münchingen, Email: info@vbh.de
01 Typ:
Montagewinkel TOP
03 Schwellenhöhe max.:
190 mm
EANCode:
4035142204609
für Schwellenhöhe kurz:
115 - 135 mm
für Schwellenhöhe lang:
170 - 190 mm

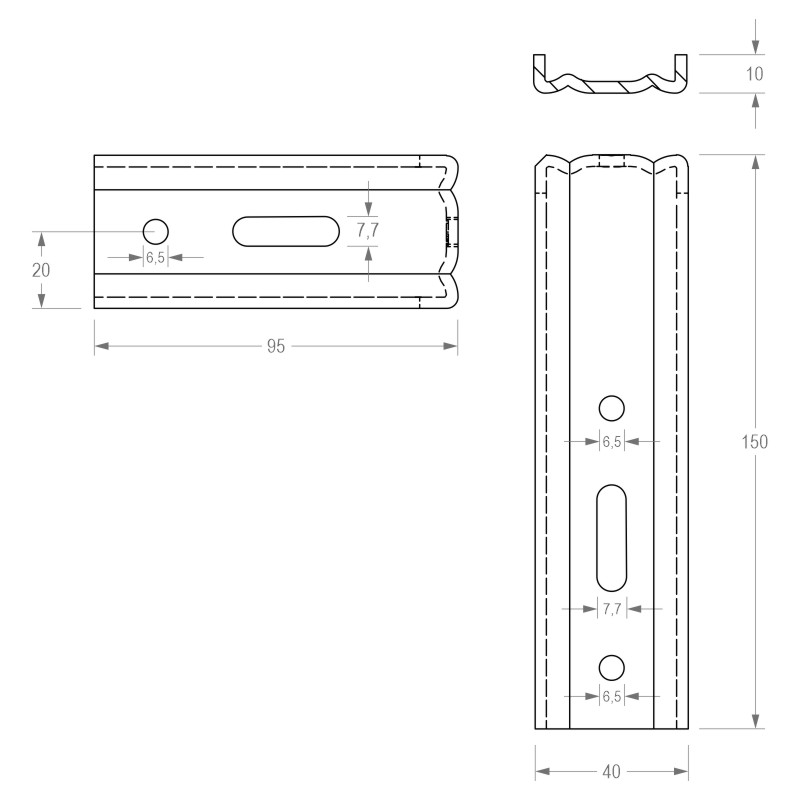

Materialstärke:
3.0 mm
Schenkellänge kurz:
95 mm
Schenkellänge lang:
150 mm
