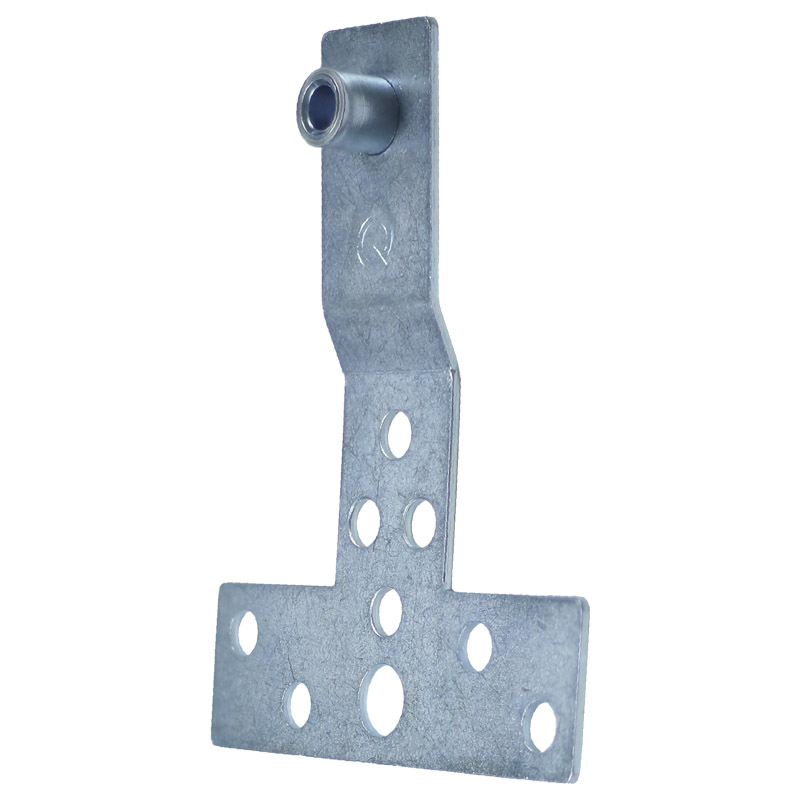

greenteQ Fix-Dynamics Z-T (T-Variante)greenteQ Fix-Dynamics Z-T (T-Variante)

Das greenteQ Fix Dynamics Befestigungssystem wurde für die sichere Befestigung von absturzsichernden und/oder einbruchhemmenden Fenster- und Türelementkonstruktionen konzipiert und wurde für den Einsatz bei allen gängigen Wandbildner, allen gängigen Fenstersystemen, allen Montagearten und Fensterpositionen entwickelt.

greenteQ Fix Dynamics Z wird bevorzugt immer dann eingesetzt, wenn eine Rahmenmontage als Durchsteckmontage nicht möglich ist (z.B. bei zu geringen Randabständen). Durch seine spezielle Z-Form liegt er besser am Wandbildner an, nachfolgende Arbeiten (wie z.B. verputzen) werden dadurch auf ein Minimum reduziert. Zudem macht die Z-Form den greenteQ Fix Dynamics einbausicher, denn eine Verwechslung beim Einbau ist ausgeschlossen. Aber natürlich auch in allen anderen Anwendungsfällen kann mit greenteQ Fix Dynamics eine absturzsichernde Befestigung hergestellt werden - einfach und schnell - und dadurch wirtschaftlicher als vergleichbare Produkte.

Zudem kann mit dem greenteQ Fix Dynamics Z wahlweise eine sichtbare oder eine verdeckte Montage durchgeführt werden:
Die sichtbare Montage (Schraubköpfe sind innen am Blendrahmenfalz sichtbar) wird dann vorgenommen, wenn die Schraublöcher bereits im Werk vorgebohrt werden können, wenn es einer höheren Krafteinleitung in den Wandbildner bedarf, oder wenn es sich um eine nachträgliche Montage direkt vor Ort handelt.
Die verdeckte Montage wird dann bevorzugt, wenn die Schraubköpfe innen am Blendrahmenfalz nicht sichtbar sein sollen oder bei Festverglasungen. Grundsätzlich ist die verdeckte Montage wirtschaftlicher, da kürzere Schrauben erforderlich sind und einfacher montiert werden kann.

greenteQ Fix Dynamics Z gibt es grundsätzlich in 2 verschiedenen Ausführungen, jeweils mit 7, 17 und 21 mm Hülse, je nach Fugenbreite (Abstand Wandbildner zu Blendrahmen). Dazu abhängig vom Wandbildner jeweils eine kurze und eine lange Version des Fix Dynamics.

Die T-Variante (Fix Dynamics Z-T) wird dann eingesetzt, wenn zwei und mehr Schrauben in zwei Ebenen zur Krafteinleitung statisch erforderlich werden, z.B. bei „schwächeren“ Wandbildner wie Hohllochziegel oder Porenbeton (siehe Prüftabelle bei den jeweiligen Einbausituationen). Je nach Wandbildner sind unterschiedliche Mindest-Randabstände einzuhalten - daraus ergibt sich dann die Antwort, ob die kurze Version (125 mm) oder die lange Version (195 mm) des Fix Dynamics einzusetzen ist (siehe Prüftabelle bei den jeweiligen Einbausituationen).

Produkteigenschaften:

• Durch die spezielle Z-Form liegt der Fix Dynamics Z optimal am Wandbildner an
• Aufnahmemöglichkeiten geeignet für alle PVC-, Holz-, Holz-Metall und Metallbauelemente
• Ein Befestigungssystem für alle gängigen Wandbildner
• Ein Befestigungssystem für alle Fenstersysteme
• Ein Befestigungssystem für alle Zargensysteme
• Geeignet für alle Vorwandmontagesysteme
• Einfache und schnelle Montage
• Fugenvariabel über die bewegliche Buchse
• Verwindungssteif
• Geringe Auftragshöhe
• Versetztes Lochbild
• Langloch zur lotrechten Justierung im Wandbildner
• Verdeckte Befestigung und sichtbare Befestigung möglich
